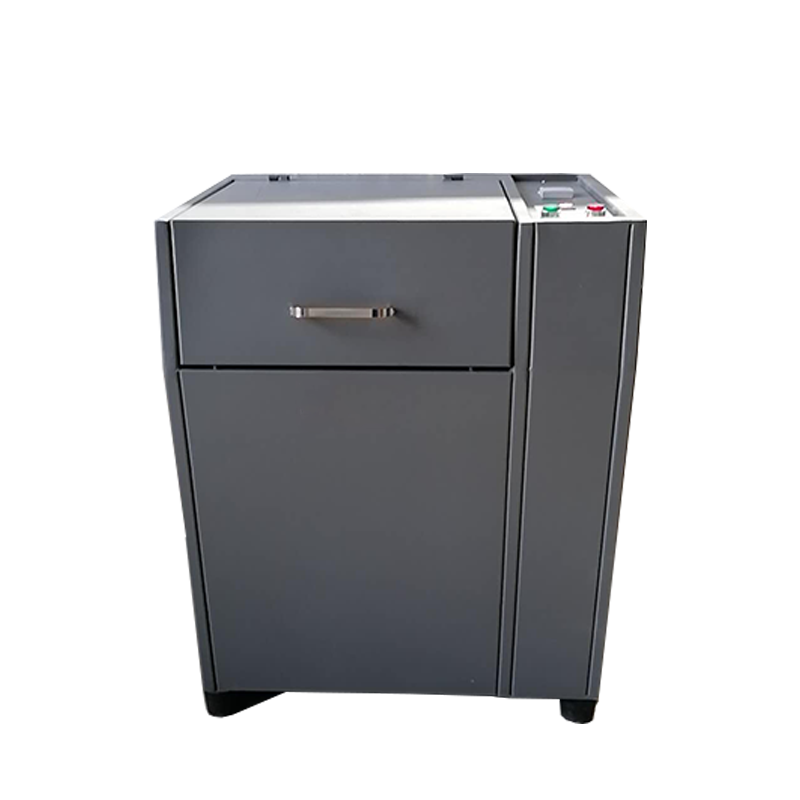

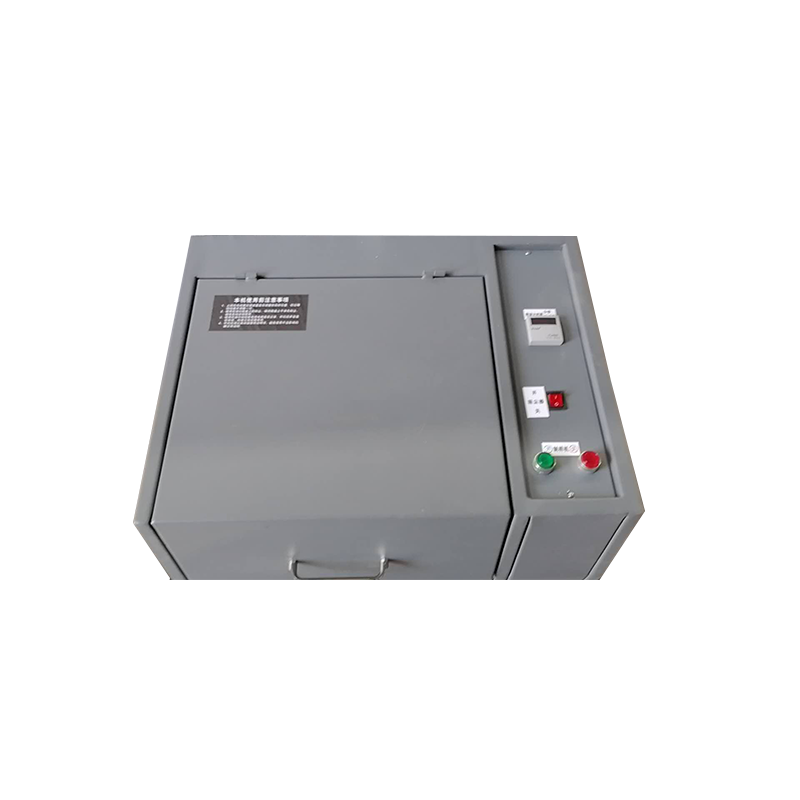

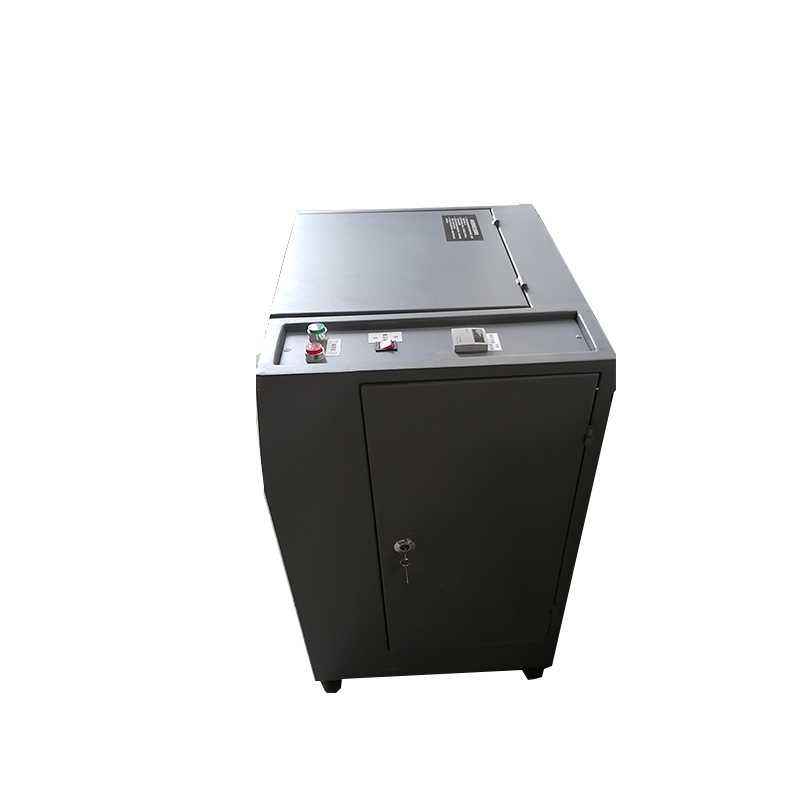

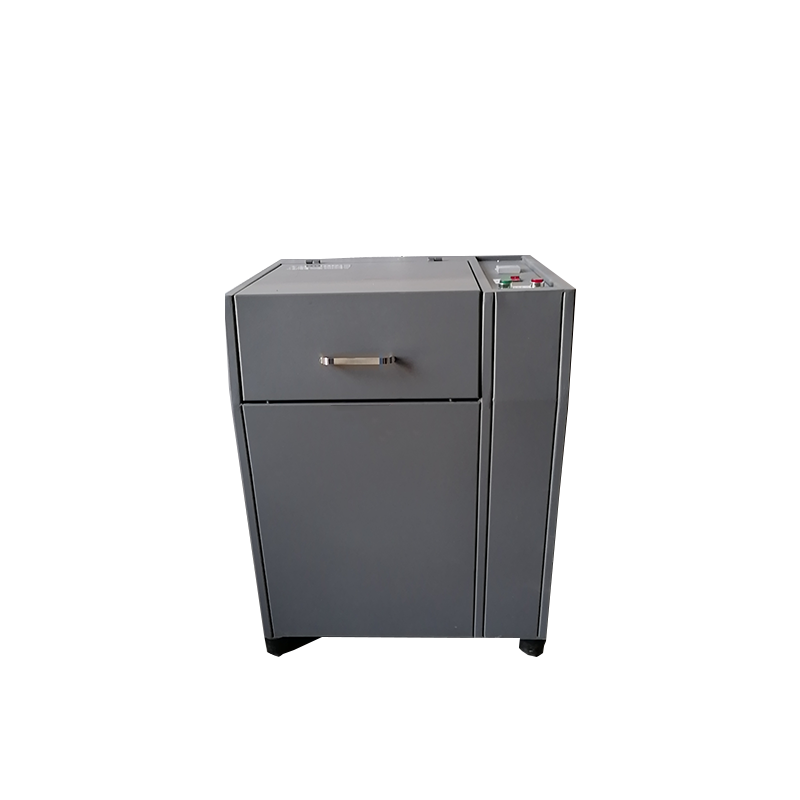

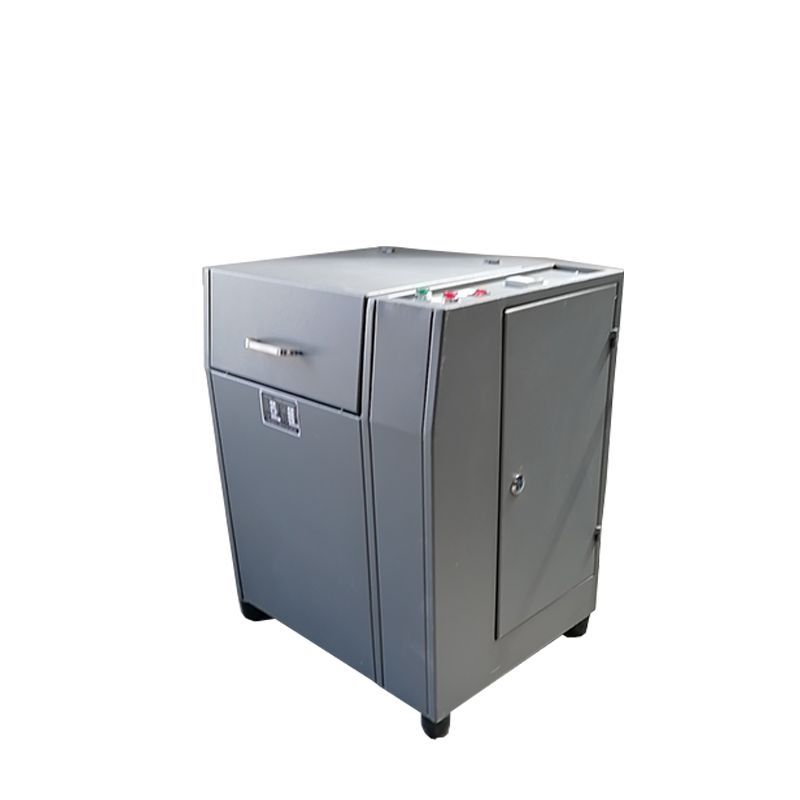

WBGJ系列環保除塵制樣粉碎機
一、用途和使用范圍
WBGJ系列環保除塵制樣粉碎機主要用于對原材料的制粉，以供化驗使用。如：煤、焦煤、矸石、石灰石、各種礦石等。其工作方式為震動研磨式。
被研磨物料的最大粒度小于13毫米。
被研磨物料的抗壓強度小于800kg/cm2
本機設計合理。結構緊湊，維修方便，操作便捷。在建筑行業、冶金行業、采礦行業、以及煤炭、煉焦、化工、有色金屬冶煉等行業化驗方面得到廣泛應用。
二、結構概述
本機主要有：外殼、底座、減震部分、動力部分、研磨部分、壓緊部分等組成。
1.外殼有冷扎板制成。將整個機件包裝起來，起到密封、安全和美觀作用。
2.底座由良好的吸震材料鑄造而成，它可以有效地遏制本機工作時的不穩定和震動。
3.減震部分由優質的彈簧和橡膠組成，彈簧具有高強度、高性能、高彈性的“三高”優點，能有效地把震動減至最低點，而后傳遞給底座。底座底部裝有減震橡膠墩，形成雙作用減震效果，可是機器平穩運作，減少震動和噪音。
4.動力部分由電機、偏心錘、支撐鋼筒等組成，當電機啟動后，帶動偏心錘旋轉。由于不同心和偏心錘的作用，形成一個高速周體運動，并把這一運動傳遞給研磨部分。支撐鋼筒起著上下連結使用，由于支撐筒是一個封閉的裝置，又起到控制因偏心的劇烈震動引起的不安全事故。

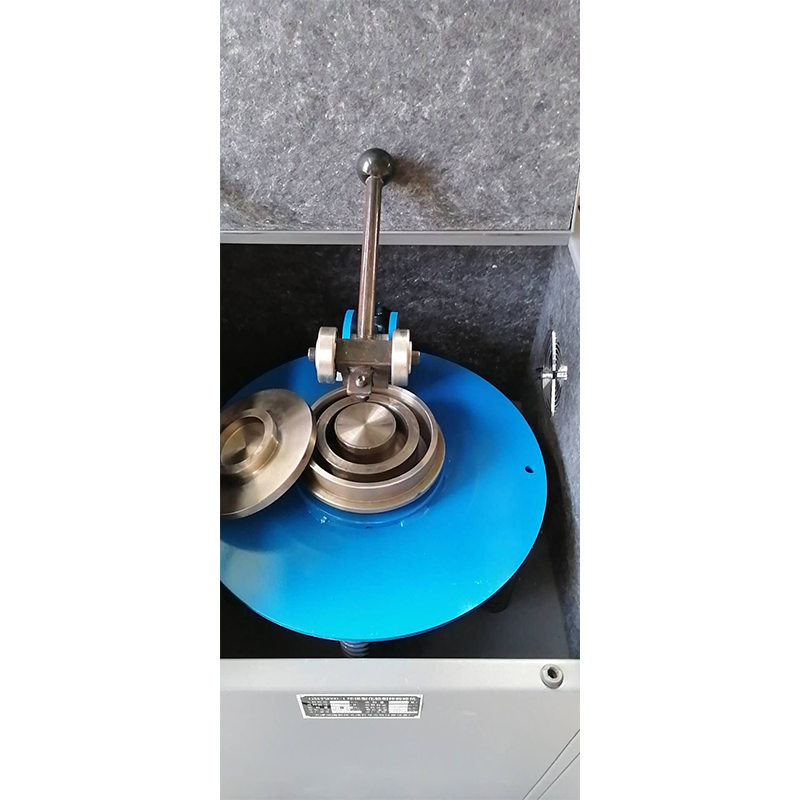

5.研磨部分主要由鍋座、破碎鍋、破碎環、破碎錘等組成，研磨部分接受了動力部分的動力后，在高速周體運轉帶動下，破碎環和破碎錘在破碎鍋內頻繁撞擊并研磨，物料即在這種作用下，被撞擊并研磨成所要求的細粉末。

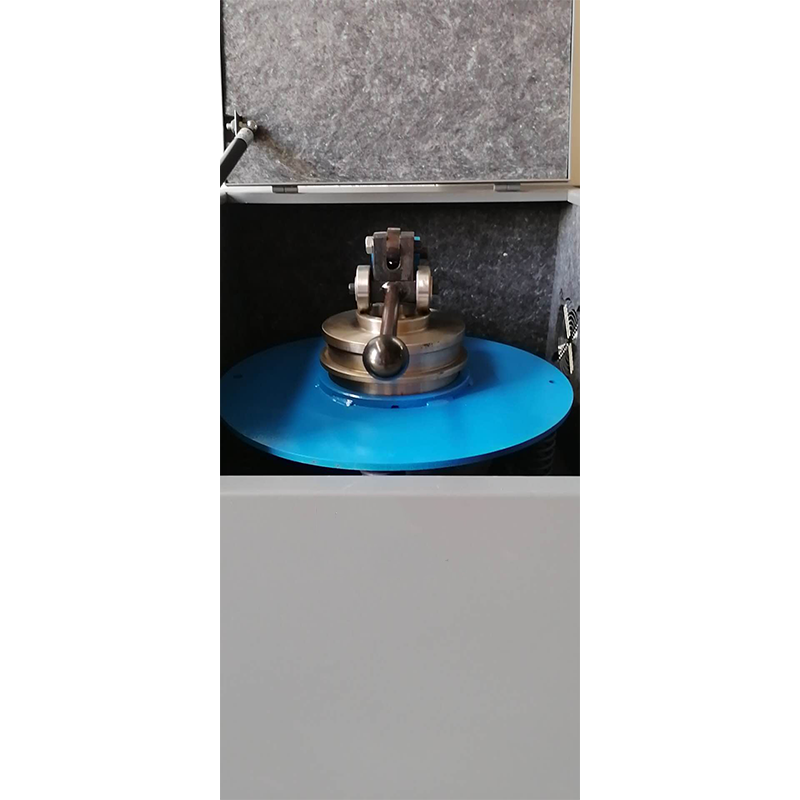

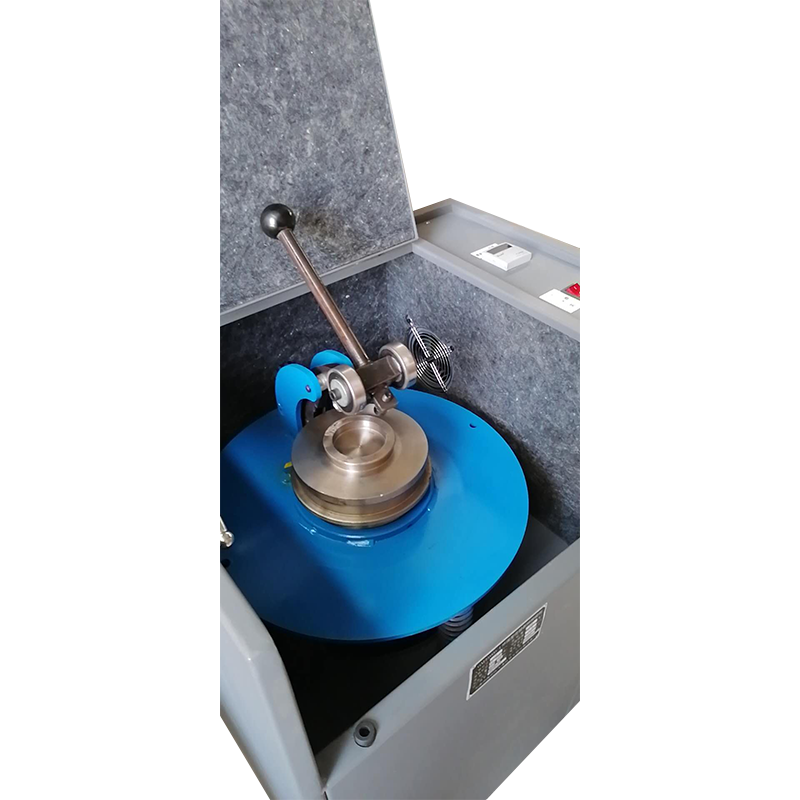

6.壓緊裝置由壓緊杠桿、壓緊曲輪或快速壓緊組成，其作用是將研磨機件緊緊地固定在震動盤上，使動力有效地傳遞，并能起到安全作用。本機壓緊部分先進，與其它機器有所不同，優點：快速安全、操作簡單、上下可調，解決了壓緊不安全、慢的現象。
三、安裝與試車
機器應安裝在避雨的地方，不可露天安裝。機器不用地腳螺絲固定，但應放在平整的地面上，四個地腳墩都要平穩著地，以免引起震動和移位。電源線要牢固聯結，接地線要安全接地。
本機啟動前，要認真了解機器性能，熟悉本機的結構，傳動特點，操作程序。檢查機殼各部螺栓是否擰緊，電機電源線是否漏電，破碎鍋體要牢固放置，壓緊部分是否壓緊可靠，外殼鎖扣要鎖緊，待檢查完各部裝置，并確定無異常時，方可啟動機器。
定時制樣機優點：只需按動啟動開關，機器就會啟動，2-3分鐘自動停止。不可長期疲勞工作。

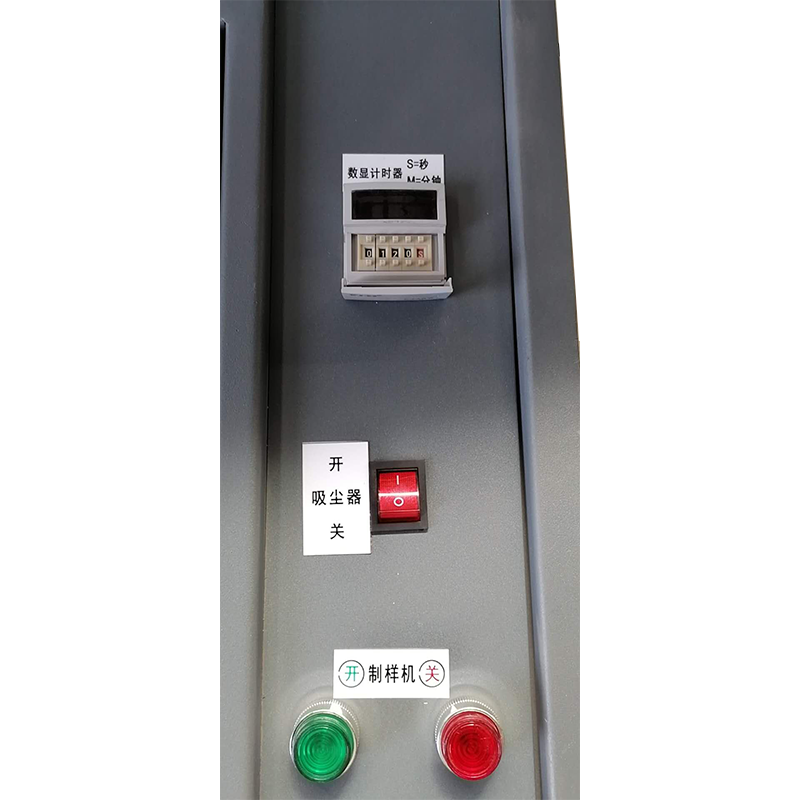

高檔定時型：延時繼電定時器。S表示秒、M表示分鐘。可任意定時。
四、使用注意事項
1.本機啟動前，要認真檢查機殼各部螺栓是否擰緊，電機電源線是否漏電，破碎鍋體要牢固放置，壓緊部分是否壓緊可靠，待檢查各部裝置并確定無異常方可啟動機器。
2.經常檢查破碎鍋，破碎環，破碎錘是否平整，如果出現深坑就應及時更換。
3.機器運行時密切關注有無異常噪音，劇烈震動，螺栓松動等現象，如發生異常現象，必須停車檢查、檢修，試運轉正常后方可。
4..更換斷裂彈簧時要將6只一起更換或隔開更換2只，不能只更換一只，那樣會因為新舊彈簧強度不勻引起再次斷裂，出現事故。
除塵機使用說明

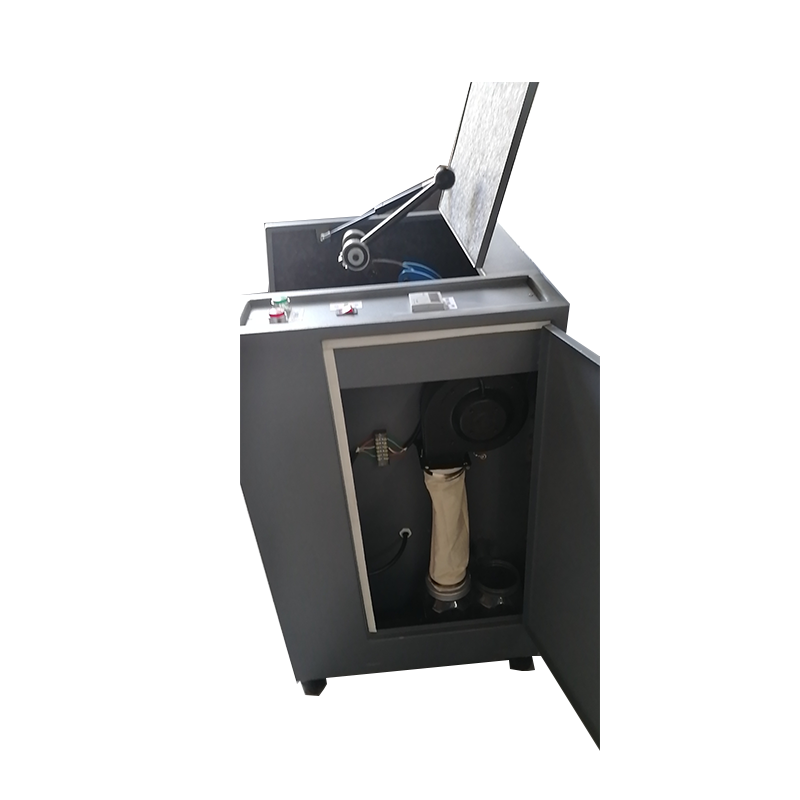

在智能環保型粉碎機的側面配備了除塵設備，除塵器的下端有兩個接灰裝置是由一個85W引風機把制樣過程中的灰塵直接吸入到灰桶中。除塵器有單獨的電源控制部分。與制樣機可以分開使用。
1.安裝制樣機電源時，首先除塵器的轉動方向向外排風。
2.除塵器可以單獨工作。工作時先打開除塵器再啟動制樣機開關，待工作完畢后除塵器可以停止也可以繼續工作。
3.除塵智能環保型粉碎機的除塵部分有兩道排污管道組成，分別為1號和2號接灰桶。智能環保型粉碎機振盤的灰塵排到1號灰桶（灰桶蓋是螺旋打開）。振盤下的灰塵排到2號灰桶。
4.定時清除1號和2號灰桶內的灰塵。
